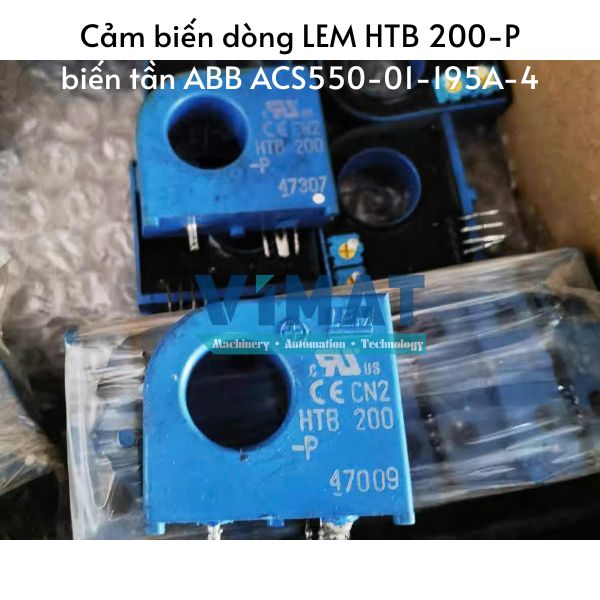

🔹 Thông số kỹ thuật biến dòng LEM HTB 200-P
-
Model: HTB 200-P
-
Hãng sản xuất: LEM – Switzerland
-
Công nghệ đo: Cảm biến Hall Effect (Closed Loop)
-
Dòng định mức (Iₙ): ±200 A
-
Điện áp nguồn cấp (Vₛ): ±15 VDC (±5%)
-
Dòng tiêu thụ: 20 mA (typical)
-
Ngõ ra tín hiệu: Analog tỷ lệ với dòng vào
-
Tỷ lệ chuyển đổi: 1 V / 50 A (tùy cấu hình)
-
Độ chính xác: ±0.5 % toàn thang (Full Scale)
-
Độ trễ pha: < 1° @ 50 Hz
-
Thời gian đáp ứng: ≤ 1 µs
-
Điện áp cách ly: 2.5 kV RMS / 50 Hz / 1 phút
-
Nhiệt độ hoạt động: −40 ~ +85 °C
-
Nhiệt độ lưu trữ: −55 ~ +100 °C
-
Đường kính lỗ xuyên cáp: Ø 20 mm
-
Kiểu lắp đặt: Gắn PCB hoặc cố định bằng vít
-
Trọng lượng: ~ 35 g
-
Ứng dụng: Đo dòng DC/AC, bảo vệ IGBT, giám sát tải trong biến tần ABB ACS550
-
Chứng nhận: CE, UL, RoHS

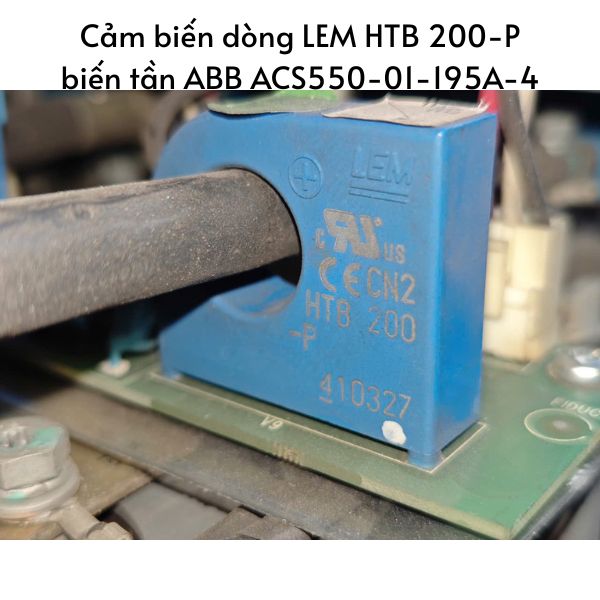

🔹 Hướng dẫn lắp đặt thay thế cảm biến dòng cho biến tần ABB ACS550
-
Bước 1 – Ngắt nguồn: Cắt điện hoàn toàn, chờ xả tụ DC ít nhất 10 phút.
-
Bước 2 – Tháo cảm biến cũ:
-
Gỡ dây nguồn và dây tín hiệu (3 chân: +15V, 0V, Output).
-
Tháo vít hoặc mối hàn giữ cảm biến cũ.
-
Bước 3 – Lắp cảm biến mới:
-
Gắn cảm biến CT LEM HTB 200-P đúng chiều dòng (theo ký hiệu mũi tên trên thân “→”).
-
Hàn lại 3 chân tín hiệu hoặc cắm vào socket đúng vị trí.
-
Siết chặt vít cố định và đảm bảo cách điện tốt.
-
Bước 4 – Kiểm tra:
-
Cấp nguồn, đo điện áp ngõ ra (0V ± 4V tùy theo dòng).
-
Kiểm tra không có lỗi “Current Sensor Fault” trên màn hình biến tần.
