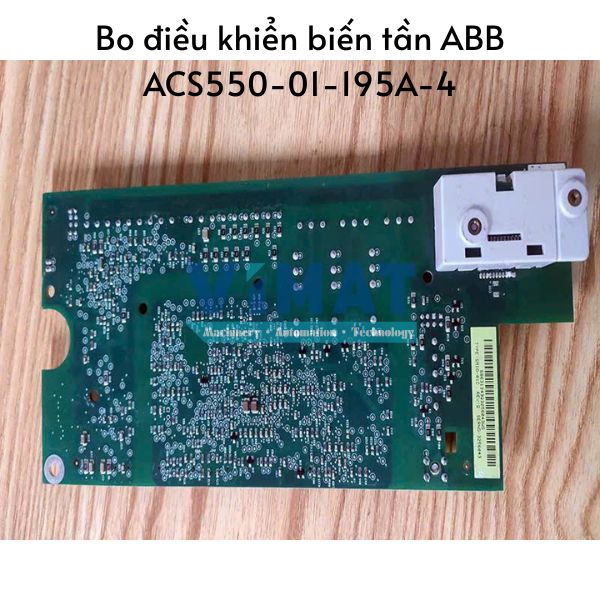

Bo điều khiển biến tần ABB ACS550-01-195A-4

🔹 Hướng dẫn lắp đặt thay thế bo điều khiển biến tần ABB ACS550-01-195A-4

1. Chuẩn bị trước khi thao tác

• Ngắt hoàn toàn nguồn điện 3 pha và đợi ít nhất 10 phút để tụ DC xả hết điện áp.

• Sử dụng dụng cụ chống tĩnh điện (vòng đeo tay ESD, thảm chống tĩnh điện).

• Đảm bảo khu vực khô ráo, sạch bụi và không có điện áp rò.

2. Tháo gỡ bo điều khiển cũ

1. Mở nắp trước của biến tần.

2. Ghi lại hoặc chụp hình sơ đồ kết nối dây của bo cũ (đặc biệt là dây điều khiển, tín hiệu analog, RS485).

3. Tháo các cáp kết nối:

   • Cáp điều khiển (I/O terminal).

   • Cáp RS485 hoặc Fieldbus (nếu có).

   • Cáp tín hiệu giữa bo điều khiển và mainboard công suất.

4. Tháo các vít cố định bo, nhẹ nhàng rút bo ra khỏi khe cắm.

3. Lắp đặt bo điều khiển mới

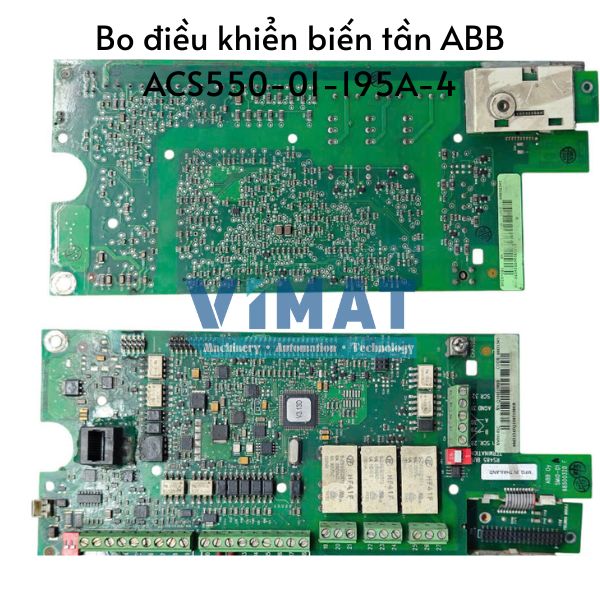

1. Cắm bo SMIO-01C mới vào đúng vị trí kết nối (hướng socket theo chiều cũ).

2. Siết nhẹ ốc cố định và đảm bảo không cong mép PCB.

3. Kết nối lại đầy đủ:

   • Dây I/O, AI, AO, relay.

   • Cáp RS485 / RJ45.

   • Cáp tín hiệu nội bộ (ribbon cable).

4. Kiểm tra kỹ xem không có chân cắm nào lệch hoặc lỏng.

4. Cấu hình và kiểm tra

1. Cấp nguồn điều khiển 24VDC để kiểm tra tình trạng.

2. Kiểm tra tình trạng bo khiển ổn định, ngắt nguồn 24VDC và cấp nguồn nguồn chính 3 pha.

3. Kiểm tra hiển thị màn hình Keypad (nếu không sáng → kiểm tra cáp hoặc lỗi firmware).

4. Thực hiện Restore Parameters (nạp lại tham số cũ) nếu có backup hoặc cài đặt lại tay.

5. Kiểm tra hoạt động các ngõ vào/ra, RS485, relay.

6. Đo áp ngõ ra, chạy thử tải nhẹ → kiểm tra tín hiệu tốc độ, dòng, PID, lỗi cảnh báo.

5. Lưu ý kỹ thuật

• Không tháo/lắp khi nguồn DC bus chưa xả hết (nguy cơ giật điện cao).

• Nếu thay bo mới 100%, cần cập nhật firmware tương ứng với model cũ.

• Khi lỗi “Control Board Fault” hoặc “COMM ERROR” xuất hiện → kiểm tra lại bo SMIO-01C và RS485.
